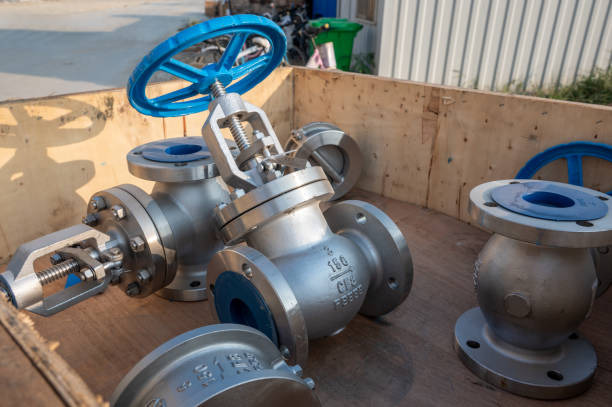

Perbedaan gate valve dan globe valve menjadi salah satu topik yang harus dipahami sebelum merancang sistem perpipaan. Meskipun keduanya sering ditemukan berdampingan dalam satu instalasi, kegagalan dalam membedakan fungsi spesifiknya bisa berakibat fatal pada efisiensi operasional. Kesalahan pemilihan bukan hanya soal teknis semata, namun juga berdampak pada anggaran pemeliharaan serta keamanan jangka panjang seluruh fasilitas industri.
Karakteristik Dasar Gate Valve
Gate valve atau katup pintu merupakan jenis katup yang dirancang khusus untuk layanan isolasi murni di mana alirannya harus benar-benar berhenti atau mengalir tanpa hambatan. Cara kerja katup ini sangat sederhana namun efektif karena menggunakan gerbang (gate) yang bergerak tegak lurus dengan arah aliran fluida. Ketika gerbang diturunkan sepenuhnya ke dasar dudukan, ia akan memutus aliran secara total tanpa menyisakan celah.
Salah satu alasan mengapa gate valve sangat populer pada sistem transmisi fluida jarak jauh adalah desainnya yang memungkinkan fluida mengalir lurus. Saat posisi terbuka penuh, gerbang akan terangkat ke bagian atas (bonnet), sehingga tidak ada bagian katup yang menghalangi jalur pipa. Hal ini memastikan bahwa tidak terjadi kehilangan tekanan yang signifikan saat fluida melewatinya. Namun, desain ini juga menjadi kelemahannya jika digunakan secara tidak tepat, terutama jika operator mencoba menggunakan katup ini untuk mengatur debit aliran secara parsial.
Beberapa hal penting yang perlu diperhatikan mengenai gate valve mencakup aspek-aspek seperti:
-
Desain gerbangnya yang berbentuk baji atau pisau memungkinkan katup ini untuk memotong tumpukan material padat atau cairan kental dengan efektif
-
Ketiadaan hambatan di jalur aliran utama membuat gate valve sangat hemat energi karena tidak memaksa pompa bekerja lebih keras untuk mengatasi hambatan internal katup
-
Sifatnya yang searah maupun dua arah memberikan fleksibilitas tinggi dalam pemasangan tanpa harus mengkhawatirkan arah masuknya fluida dari sisi mana pun
-
Kebutuhan ruang yang lebih tinggi secara vertikal menjadi pertimbangan penting karena batang katup (stem) biasanya akan memanjang ke atas saat katup sedang dibuka penuh
Karakteristik dan Keunggulan Globe Valve
Berbeda dengan gate valve, globe valve atau katup bola dunia mendapatkan namanya dari bentuk tubuhnya yang cenderung membulat. Fungsi utama dari katup ini untuk mengatur (throttling) besar kecilnya volume aliran dengan presisi yang sangat tinggi. Mekanisme internalnya menggunakan piringan (disk) yang bergerak naik dan turun menjauhi atau mendekati dudukan (seat) yang diletakkan secara horizontal di tengah jalur aliran.
Aliran fluida di dalam globe valve tidak berjalan lurus seperti pada gate valve, melainkan harus berbelok membentuk pola huruf “S” agar bisa melewati celah antara disk dan seat. Belokan inilah yang memberikan kontrol penuh bagi operator untuk menyesuaikan tekanan dan debit fluida sesuai kebutuhan proses. Meskipun hambatan ini menyebabkan penurunan tekanan yang lebih tinggi, stabilitas yang ditawarkan globe valve dalam kondisi tekanan tinggi menjadikannya pilihan utama untuk sistem yang membutuhkan kontrol dinamis.
Aspek yang menonjol dari penggunaan globe valve dalam instalasi industri antara lain:
-
Kemampuannya untuk mempertahankan posisi piringan pada ketinggian tertentu memungkinkan pengaturan debit yang sangat akurat tanpa risiko kerusakan komponen internal akibat getaran
-
Jarak tempuh piringan yang lebih pendek dibandingkan gerbang pada gate valve membuat proses pembukaan dan penutupan menjadi jauh lebih cepat dalam situasi operasional
-
Piringan yang dirancang sedemikian rupa dapat diganti dengan berbagai profil untuk menyesuaikan karakteristik aliran yang diinginkan baik itu linier maupun persentase tetap
-
Arah aliran yang harus mengikuti petunjuk panah pada badan katup merupakan keharusan teknis agar tekanan fluida dapat membantu atau menahan piringan sesuai dengan desain operasionalnya
Perbedaan Gate Valve dan Globe Valve
Untuk memahami perbedaan gate valve dan globe valve secara menyeluruh, kita harus melihat bagaimana kedua komponen ini berinteraksi dengan lingkungan operasional yang keras.
1. Cara Kerja dan Jalur Aliran
Mekanisme kerja gate valve didasarkan pada prinsip geser di mana gerbang akan menyumbat jalur pipa secara vertikal. Jalur alirannya benar-benar lurus (straight-through), sehingga saat terbuka, katup ini seolah-olah menjadi bagian dari pipa itu sendiri. Sebaliknya, globe valve memaksa fluida untuk bergerak secara vertikal naik untuk melewati dudukan sebelum kembali ke jalur horizontal. Perbedaan jalur ini sangat menentukan seberapa besar turbulensi yang akan terjadi di dalam sistem.
2. Penurunan Tekanan (Pressure Drop)
Dalam perhitungan teknik perpipaan, pressure drop adalah faktor penentu efisiensi. Gate valve memiliki nilai hambatan yang hampir mendekati nol saat terbuka penuh. Hal ini sangat menguntungkan untuk sistem yang mengandalkan gravitasi atau pompa dengan kapasitas terbatas. Globe valve justru sengaja menciptakan hambatan untuk mendapatkan kontrol. Oleh karena itu, penggunaan globe valve pada pipa diameter besar yang membutuhkan aliran cepat biasanya dihindari kecuali jika fungsi utamanya memang untuk menurunkan tekanan sistem secara sengaja.
3. Batas Pengoperasian (Throttling)
Throttling atau pengaturan aliran parsial adalah pembeda paling tajam di antara keduanya. Menggunakan gate valve dalam posisi setengah terbuka adalah kesalahan fatal karena tekanan fluida akan menghantam bagian bawah gerbang dan menyebabkan fenomena yang disebut sebagai erosi atau “wire drawing”. Hal ini akan merusak dudukan katup dan membuatnya tidak bisa lagi menutup rapat. Globe valve justru didesain untuk kondisi ini, di mana disk dan seat-nya dibuat dari material yang sangat tahan terhadap pengikisan fluida terus-menerus.
| Aspek Perbandingan | Gate Valve | Globe Valve |
| Aplikasi Utama | On/Off (Isolasi) | Throttling (Pengaturan) |
| Arah Aliran | Lurus (Straight) | Berlekuk (S-path) |
| Kehilangan Tekanan | Sangat Minimal | Signifikan |
| Kecepatan Operasi | Lambat (Batang panjang) | Cepat (Batang pendek) |
| Arah Pemasangan | Bebas (Bi-directional) | Satu Arah (Uni-directional) |
| Biaya Maintenance | Lebih tinggi untuk seat | Lebih mudah untuk disk |
Memilih di antara keduanya memerlukan analisis terhadap kebutuhan spesifik dari sistem yang sedang dibangun.
Kapan Anda Harus Memilih Gate Valve?
Gate valve adalah solusi ideal jika Anda menangani sistem distribusi air utama, jalur pipa minyak mentah, atau sistem pemadam kebakaran. Dalam skenario ini, katup biasanya tetap terbuka selama berbulan-bulan dan hanya ditutup saat ada perbaikan mendesak. Karena aliran harus semaksimal mungkin tanpa gangguan, gate valve memberikan performa yang tidak bisa dikalahkan oleh jenis katup lainnya dalam hal efisiensi energi.
Selain itu, pertimbangkan gate valve jika Anda memiliki ruang vertikal yang cukup namun ruang horizontal yang terbatas. Katup ini juga lebih disarankan untuk cairan yang mengandung partikel padat atau lumpur (slurry) karena gerbangnya dapat memotong kotoran tersebut agar katup bisa menutup dengan sempurna di dasarnya.
Kapan Anda Harus Memilih Globe Valve?
Pilihlah globe valve jika sistem Anda melibatkan uap panas (steam), sistem pendingin (chiller), atau pengaturan bahan kimia yang presisi. Di pabrik pengolahan, sering kali operator perlu mengubah debit aliran dari 100% ke 50% dalam waktu singkat. Di sinilah globe valve menunjukkan kekuatannya. Kestabilan disk dalam menahan tekanan arus balik memastikan bahwa pengaturan tidak akan bergeser meskipun terjadi fluktuasi tekanan di dalam pipa.
Globe valve juga sangat direkomendasikan untuk titik-titik pengambilan sampel (sampling points) atau saluran pembuangan (drain lines). Karena frekuensi operasionalnya yang tinggi, kemudahan dalam mengganti disk tanpa harus membongkar seluruh badan katup dari pipa menjadi nilai tambah yang menghemat banyak waktu kerja.
Memahami perbedaan gate valve dan globe valve adalah pelaksanaan rekayasa sistem perpipaan yang efisien. Gate valve adalah pilihan tak tertandingi untuk isolasi total dengan kehilangan tekanan minimal, sedangkan globe valve tetap menjadi raja dalam hal kontrol aliran dan manajemen tekanan yang presisi. Dengan menempatkan setiap jenis katup pada fungsi yang tepat, Anda tidak hanya melindungi perangkat Anda, tetapi juga menjamin kelancaran seluruh proses produksi di industri Anda.
Pastikan setiap keputusan pemilihan didasarkan pada data yang akurat dan konsultasi dengan supplier valve untuk industri. Salah satunya PT Sentosa Satya Arkana. Hubungi WhatsApp kami jika Anda membutuhkan partner berdiskusi dalam memilih valve yang tepat untuk industri Anda.
FAQ: Pertanyaan yang Sering Diajukan
1. Apakah gate valve bisa digunakan untuk uap panas (steam)?
Gate valve sebenarnya bisa digunakan untuk uap panas namun hanya sebatas fungsi isolasi on dan off saja. Jika Anda mencoba menggunakan gate valve untuk mengatur suhu atau tekanan uap dengan membukanya setengah, maka tekanan tinggi uap akan dengan cepat mengikis bagian bawah gerbang dan menyebabkan kebocoran permanen.
2. Jenis mana yang lebih rentan terhadap fenomena water hammer?
Gate valve cenderung lebih aman dari risiko water hammer karena proses penutupannya yang lambat akibat ulir batang yang panjang. Sebaliknya, globe valve yang memiliki lintasan pendek lebih berisiko memicu guncangan tekanan jika dioperasikan terlalu cepat oleh operator yang kurang berpengalaman.
3. Mana yang lebih mudah diperbaiki tanpa harus melepas dari jalur pipa?
Globe valve umumnya lebih mudah diperbaiki di tempat karena sebagian besar desainnya memungkinkan akses ke bagian piringan dan dudukan hanya dengan membuka tutup bagian atas. Gate valve sering kali membutuhkan pembongkaran total dari sambungan pipa jika bagian dudukannya yang berada di dasar katup mengalami kerusakan parah atau terganjal kotoran.
4. Dapatkah kedua katup ini dipasang secara otomatis menggunakan aktuator?
Kedua jenis katup ini sangat kompatibel dengan berbagai jenis aktuator baik itu elektrik maupun pneumatik. Namun, globe valve lebih sering dilengkapi dengan aktuator karena fungsinya sebagai katup kontrol memerlukan otomatisasi yang presisi untuk menyesuaikan bukaan katup berdasarkan sensor tekanan atau suhu.
5. Apakah ada perbedaan signifikan dalam biaya perawatan jangka panjang?
Biaya perawatan globe valve biasanya lebih terkontrol karena piringannya yang mudah diganti secara berkala sebagai bagian dari pemeliharaan preventif. Gate valve mungkin terlihat lebih murah di awal, namun jika gerbangnya sudah aus akibat salah penggunaan, biaya penggantian seluruh unit biasanya akan menjadi lebih mahal dibandingkan perbaikan rutin pada globe valve.
