Ball valve merupakan salah satu jenis valve yang banyak digunakan untuk membuka dan menutup aliran fluida dalam sistem perpipaan. Valve ini menggunakan bola berlubang yang diputar untuk memberikan jalur aliran atau menghentikannya.
Pengoperasiannya relatif cepat karena hanya membutuhkan putaran sekitar seperempat lingkaran. Ball valve dapat ditemukan pada sistem air, gas, minyak, bahan kimia, steam, LNG, hingga berbagai proses industri lainnya.
Meskipun bentuknya terlihat sederhana, ball valve tersedia dalam banyak konfigurasi. Perbedaan desain bola, seat, body, material, sambungan, dan pressure class membuat setiap produk mempunyai kemampuan yang berbeda.
Apa Itu Ball Valve?
Ball valve adalah valve berputar yang menggunakan bola sebagai elemen penutup. Bola tersebut memiliki lubang di bagian tengah yang disebut bore atau port.
Ketika bore sejajar dengan arah perpipaan, fluida dapat melewati valve. Ketika bola diputar 90 derajat, bagian padat bola menutup jalur dan menghentikan aliran. Mekanisme ini membuat ball valve dikenal sebagai quarter turn valve.
Ball valve banyak digunakan untuk fungsi on off karena dapat memberikan penutupan cepat dan jalur aliran yang relatif langsung. Untuk kebutuhan pengaturan aliran presisi, dibutuhkan desain khusus seperti V port atau segmented ball valve.
Bagian-Bagian Ball Valve
Ball valve terdiri dari beberapa komponen yang bekerja bersama untuk mengendalikan aliran. Desain aktualnya dapat berbeda berdasarkan produsen dan kondisi layanan.
Komponen utamanya meliputi:
- Body
- Ball
- Bore atau port
- Stem
- Seat
- Stem packing
- Body seal
- Handle atau actuator
- End connection
- Fastener
Body menjadi rumah bagi seluruh komponen internal. Ball berfungsi sebagai elemen penutup, sedangkan seat membentuk permukaan penyegelan agar fluida tidak melewati valve saat posisi tertutup.
Cara Kerja Ball Valve
Ball valve manual biasanya dioperasikan menggunakan lever. Posisi lever juga dapat membantu menunjukkan kondisi valve.
Saat lever sejajar dengan jalur pipa, valve umumnya berada dalam posisi terbuka. Saat lever melintang terhadap pipa, valve berada dalam posisi tertutup. Namun, indikator posisi dan petunjuk produsen tetap perlu diperiksa sebelum pengoperasian.
Pada sistem otomatis, pergerakan bola dilakukan menggunakan pneumatic, electric, atau hydraulic actuator. Actuator dapat terhubung dengan sistem kontrol agar valve membuka atau menutup berdasarkan kondisi proses.
Apa Saja Fungsi Ball Valve?
Fungsi utama ball valve adalah mengisolasi atau menghubungkan aliran. Namun, beberapa desain dapat digunakan untuk mengalihkan, mencampur, atau mengatur aliran.
Berikut fungsi yang paling umum.
1. Membuka dan Menutup
Ball valve sangat sesuai untuk fungsi on off. Pengoperasian seperempat putaran memungkinkan aliran dibuka atau dihentikan dengan cepat.
Fungsi ini dibutuhkan pada jalur utama, cabang perpipaan, inlet dan outlet peralatan, drain, vent, serta sistem yang memerlukan isolasi saat perawatan.
2. Mengisolasi Peralatan
Pompa, tangki, heat exchanger, filter, dan berbagai peralatan proses perlu diisolasi sebelum menjalani inspeksi atau perbaikan.
Ball valve dapat dipasang pada sisi masuk dan keluar peralatan untuk memisahkannya dari sistem. Kemampuan isolasi tetap bergantung pada seat, tekanan, temperatur, arah aliran, dan persyaratan kebocoran.
3. Mengalihkan Aliran
Three way atau multi port ball valve dapat digunakan untuk mengarahkan fluida menuju jalur yang berbeda. Desain L port dan T port digunakan untuk kebutuhan pengalihan atau pencampuran tertentu.
Emerson menjelaskan bahwa three way ball valve dengan konfigurasi L port dan T port dapat digunakan untuk diverting dan mixing. Satu valve multi port juga dapat menggantikan beberapa valve dua arah sehingga layout perpipaan lebih ringkas.
4. Mengatur Aliran
Ball valve standar sebaiknya tidak terus-menerus digunakan pada posisi setengah terbuka karena aliran berkecepatan tinggi dapat memusat pada sebagian seat dan permukaan bola.
Untuk kebutuhan throttling, dapat digunakan V port ball valve atau segmented ball valve. Bentuk port yang dirancang khusus memungkinkan perubahan kapasitas aliran berlangsung lebih terkontrol. Flowserve mencantumkan segmented ball valve sebagai rotary control valve untuk pengendalian proses.
Kelebihan Ball Valve
Ball valve banyak digunakan karena menggabungkan pengoperasian cepat, konstruksi ringkas, dan kemampuan isolasi yang baik.
Beberapa kelebihannya meliputi:
- Membutuhkan putaran 90 derajat
- Pengoperasian relatif cepat
- Jalur aliran relatif langsung
- Tersedia dalam full dan reduced bore
- Dapat dioperasikan manual atau otomatis
- Tersedia dalam berbagai material
- Dapat menggunakan soft atau metal seat
- Pilihan sambungan cukup luas
- Tersedia dalam desain dua atau multi port
- Dapat digunakan untuk cairan maupun gas
Keunggulan tersebut tidak berarti satu ball valve dapat digunakan untuk semua kondisi. Setiap produk harus diperiksa berdasarkan datasheet dan kondisi operasionalnya.
Keterbatasan Ball Valve
Ball valve standar bukan pilihan utama untuk pengaturan aliran secara presisi. Pengoperasian dalam posisi sebagian terbuka dapat menyebabkan aliran terkonsentrasi pada area tertentu dan mempercepat keausan seat.
Rongga di dalam body juga dapat menahan fluida. Pada media yang mudah mengendap, mengeras, membeku, atau terkontaminasi, desain cavity dan metode pembersihannya perlu diperhatikan.
Keterbatasan lainnya dapat meliputi:
- Soft seat memiliki batas temperatur
- Fluida abrasif dapat merusak seat
- Fluida terperangkap dapat meningkatkan tekanan cavity
- Ukuran besar membutuhkan torque lebih tinggi
- Berat dan harga meningkat pada class tinggi
- Perawatan tergantung desain body
Jenis-Jenis Ball Valve dan Gambarnya
Ball valve dapat dibedakan berdasarkan penopang bola, ukuran port, jumlah jalur, konstruksi body, seat, serta akses perawatannya.
Memahami jenis tersebut membantu menghindari pemilihan valve yang hanya didasarkan pada ukuran dan harga.
Tabel Jenis Ball Valve
| Kategori | Jenis Ball Valve | Karakteristik | Penggunaan Umum |
|---|---|---|---|
| Berdasarkan port | Two-Way Ball Valve | Memiliki satu jalur masuk dan satu jalur keluar | Membuka dan menutup aliran |
| Berdasarkan port | Three-Way Ball Valve | Memiliki tiga port dengan konfigurasi L-port atau T-port | Mengalihkan, membagi, atau mencampur aliran |
| Berdasarkan port | Multi-Port Ball Valve | Memiliki tiga, empat, atau lebih jalur | Sistem perpipaan dengan beberapa arah aliran |
| Untuk kontrol | V-Port Ball Valve | Menggunakan lubang berbentuk V untuk mengatur bukaan secara bertahap | Pengaturan debit dan throttling |
| Untuk kontrol | Segmented Ball Valve | Menggunakan bagian bola dengan bentuk khusus | Fluida kental, berserat, atau mengandung partikel |
| Berdasarkan body | One-Piece Ball Valve | Body dibuat dalam satu bagian dan konstruksinya ringkas | Sistem utilitas dan aplikasi umum |
| Berdasarkan body | Two-Piece Ball Valve | Body terdiri dari dua bagian yang disambungkan | Sistem air, gas, minyak, dan proses umum |
| Berdasarkan body | Three-Piece Ball Valve | Body tengah dapat dilepas dari kedua ujung sambungan | Sistem yang membutuhkan perawatan berkala |
| Berdasarkan body | Top Entry Ball Valve | Komponen internal dapat diakses dari bagian atas | Perawatan langsung di jalur perpipaan |
| Berdasarkan body | Side Entry Ball Valve | Body dibuka dari bagian samping | Pipeline dan trunnion ball valve |
| Berdasarkan seat | Soft Seat Ball Valve | Menggunakan seat berbahan polimer atau elastomer | Fluida bersih dan kebutuhan penutupan rapat |
| Berdasarkan seat | Metal Seat Ball Valve | Menggunakan permukaan logam sebagai penyegel | Temperatur tinggi, slurry, dan fluida abrasif |
Setiap jenis ball valve mempunyai fungsi dan batas operasional yang berbeda. Pemilihannya perlu mempertimbangkan karakter fluida, tekanan, temperatur, kebutuhan kontrol, serta kemudahan perawatan.

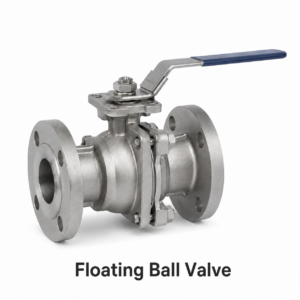

1. Floating Ball Valve
Pada floating ball valve, bola tidak ditahan secara tetap oleh trunnion pada bagian atas dan bawah. Tekanan fluida mendorong bola menuju downstream seat sehingga terbentuk penyegelan.
Floating ball valve tersedia dalam beragam konfigurasi dan banyak digunakan untuk kebutuhan proses umum. Emerson mengelompokkan produknya menjadi floating serta trunnion mounted ball valve, termasuk pilihan full dan reduced bore.
Jenis ini dapat dipertimbangkan untuk:
- Sistem air
- Udara bertekanan
- Gas
- Minyak
- Fluida proses umum
- Sistem utilitas
- Peralatan industri
Batas ukuran, tekanan, dan temperatur harus mengacu pada datasheet produk yang dipilih.

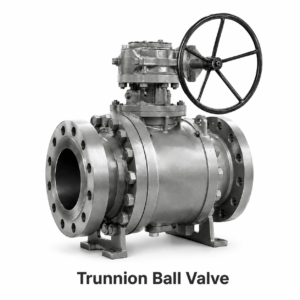

2. Trunnion Ball Valve
Pada trunnion mounted ball valve, bola ditahan oleh penopang mekanis sehingga posisinya lebih stabil. Seat dapat bergerak menuju permukaan bola untuk membentuk penyegelan.
Flowserve menjelaskan desain trunnion ball valve sebagai fixed ball dengan floating seat rings. Konfigurasi ini banyak tersedia untuk sistem transportasi gas, minyak, pipeline, serta layanan bertekanan dan berukuran besar.
Trunnion ball valve dapat dilengkapi fitur seperti:
- Double block and bleed
- Cavity pressure relief
- Anti blowout stem
- Fire safe design
- Emergency seal injection
- Gear operator
- Pneumatic atau hydraulic actuator
Ketersediaan fitur tersebut bergantung pada model dan spesifikasi produsen.

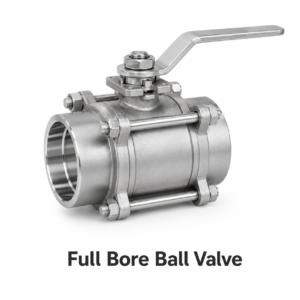

3. Full Bore Ball Valve
Full bore atau full port ball valve mempunyai bukaan yang mendekati diameter dalam jalur perpipaan. Desain ini membantu mengurangi penyempitan pada jalur aliran.
Full bore dapat dipertimbangkan ketika sistem membutuhkan:
- Kapasitas aliran besar
- Pressure drop rendah
- Jalur pigging
- Risiko endapan yang lebih rendah
- Pembersihan jalur yang lebih mudah
Ukuran body dan beratnya biasanya lebih besar daripada reduced bore untuk ukuran sambungan yang sama.

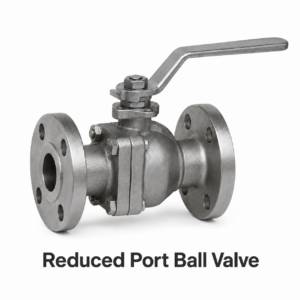

4. Reduced Bore Ball Valve
Reduced bore atau reduced port mempunyai diameter bukaan bola lebih kecil daripada diameter jalur pipa. Desain ini membuat body valve dapat dibuat lebih ringkas.
Jenis ini dapat digunakan ketika sedikit tambahan pressure drop masih dapat diterima. Harga, berat, dan kebutuhan ruangnya dapat lebih rendah daripada full bore, bergantung pada konstruksi produk.
Pemilihan antara full dan reduced bore harus mempertimbangkan kapasitas aliran, nilai Cv, pressure drop, viskositas, endapan, serta kebutuhan pigging.
Jenis Berdasarkan Port
Jenis ball valve dapat dibedakan berdasarkan jumlah port atau jalur alirannya. Jumlah port menentukan apakah valve digunakan untuk isolasi sederhana, mengalihkan aliran, membagi aliran, atau mencampurkan fluida.

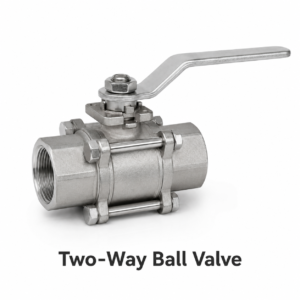

Two Way Ball Valve
Two way ball valve mempunyai satu inlet dan satu outlet. Konfigurasi ini menjadi bentuk yang paling umum untuk fungsi membuka atau menutup aliran.
Valve dapat dipasang pada jalur air, minyak, gas, bahan kimia, utility line, drain, atau isolasi peralatan.

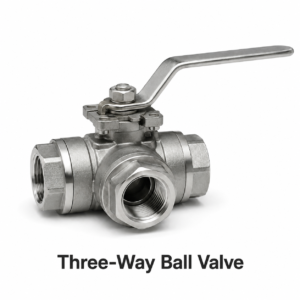

Three Way Ball Valve
Three way ball valve mempunyai tiga port. Bola internal dapat menggunakan L port atau T port sesuai pola aliran yang dibutuhkan.
L port umumnya digunakan untuk mengalihkan aliran antara dua jalur. T port dapat memberikan konfigurasi yang lebih luas untuk membagi atau mencampurkan aliran, bergantung pada desain seat dan posisi bola.
Pola aliran harus diperiksa melalui diagram produsen. Tidak semua posisi handle menghasilkan fungsi yang sama pada setiap model.

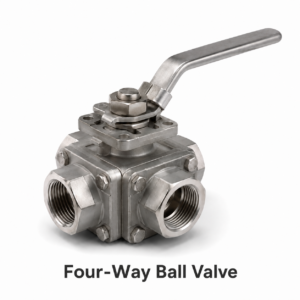

Multi Port Ball Valve
Multi port ball valve dapat memiliki tiga, empat, atau lebih jalur. Valve ini digunakan untuk mengendalikan aliran multi arah menggunakan satu body.
Bray menyediakan multiport ball valve untuk pengendalian tiga dan empat arah. Konfigurasi tersebut dapat mengurangi jumlah valve serta sambungan yang diperlukan dalam layout perpipaan tertentu.
Jenis untuk Kontrol
Ball valve standar lebih umum digunakan untuk fungsi membuka dan menutup aliran. Untuk kebutuhan pengaturan aliran, tersedia desain khusus seperti V port dan segmented ball valve yang memberikan perubahan kapasitas aliran lebih terkontrol.

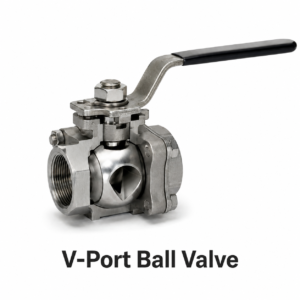

V Port Ball Valve
V port ball valve mempunyai bukaan berbentuk V pada bola. Bentuk tersebut menghasilkan perubahan luas aliran yang lebih bertahap ketika bola diputar.
Jenis ini digunakan untuk kebutuhan control atau throttling. Pemilihannya membutuhkan perhitungan Cv, minimum dan maximum flow, pressure drop, jenis fluida, serta karakteristik aliran yang diinginkan.

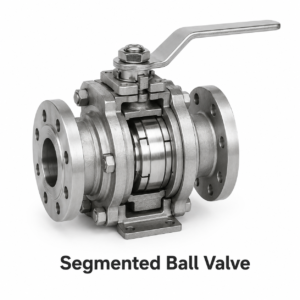

Segmented Ball Valve
Segmented ball valve menggunakan bagian bola yang dibentuk khusus untuk mengendalikan aliran. Desain ini dapat digunakan pada aplikasi dengan kapasitas besar atau media yang mengandung partikel.
Beberapa segmented ball valve memberikan aksi pemotongan ketika elemen penutup bergerak melewati seat. Karakter tersebut dapat membantu menghadapi fluida berserat atau tidak homogen pada kondisi tertentu.

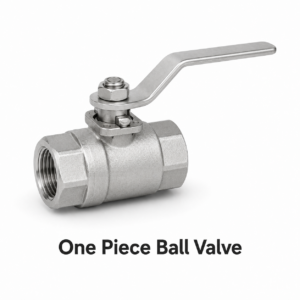

One Piece Ball Valve
One piece ball valve mempunyai body yang dibuat sebagai satu kesatuan utama. Konstruksinya ringkas dan relatif ekonomis.
Namun, akses menuju bagian internal biasanya lebih terbatas. Jenis ini sering digunakan untuk kebutuhan utilitas dan aplikasi umum yang tidak memerlukan perawatan internal secara rutin.
Jenis Berdasarkan Body
Konstruksi body memengaruhi ukuran, harga, kekuatan, serta kemudahan perawatan ball valve. Beberapa desain dibuat ringkas untuk penggunaan umum, sedangkan desain lainnya memungkinkan komponen internal diperiksa atau diganti tanpa membongkar seluruh sistem.

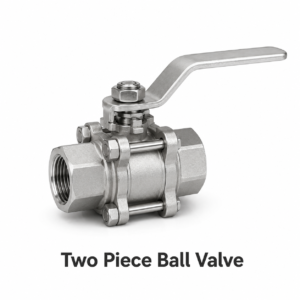

Two Piece Ball Valve
Two piece ball valve terdiri dari dua bagian body yang disambungkan. Konstruksi ini memberikan keseimbangan antara harga, kemudahan produksi, dan akses terhadap komponen internal.
Jenis tersebut banyak ditemukan pada ball valve threaded maupun flanged untuk kebutuhan industri umum.

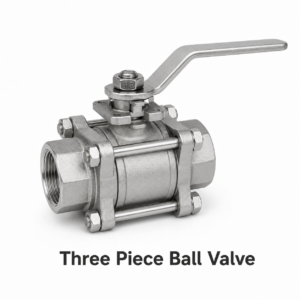

Three Piece Ball Valve
Three piece ball valve terdiri dari satu bagian body tengah dan dua end cap. Body bagian tengah dapat dilepas sehingga seat, ball, dan seal lebih mudah diperiksa atau diganti.
Bray menjelaskan bahwa desain three piece memungkinkan bagian body dipisahkan untuk mendukung kebutuhan perawatan. Produk tersebut tersedia dalam pilihan full dan standard port serta berbagai seat dan trim.
Jenis ini cocok untuk sistem yang membutuhkan perawatan berkala tanpa membongkar seluruh ujung sambungan dari jalur.

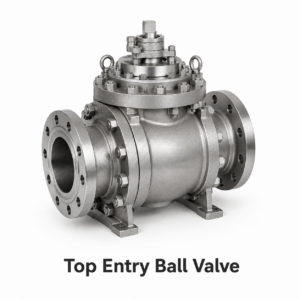

Top Entry Ball Valve
Top entry ball valve memungkinkan akses ke komponen internal dari bagian atas body. Desain ini dapat mempermudah perawatan ketika valve tetap berada pada jalur perpipaan.
Flowserve mencantumkan top entry ball valve sebagai desain yang dapat diperbaiki secara in line. Beberapa model juga menyediakan bidirectional sealing, double block and bleed, dan anti blowout stem.
Jenis Berdasarkan Seat
Material seat menentukan kemampuan ball valve dalam memberikan penutupan, menghadapi temperatur, dan menahan sifat abrasif fluida. Soft seat dan metal seat mempunyai karakteristik serta aplikasi yang berbeda.

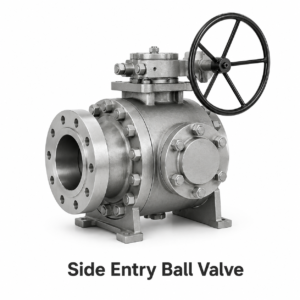

Side Entry Ball Valve
Pada side entry ball valve, body dibuka dari bagian samping. Desain ini umum ditemukan pada trunnion ball valve dua atau tiga bagian.
Perawatan biasanya membutuhkan pelepasan bagian body sesuai konstruksi dan petunjuk produsen. Ruang pembongkaran perlu diperhitungkan sejak tahap layout.

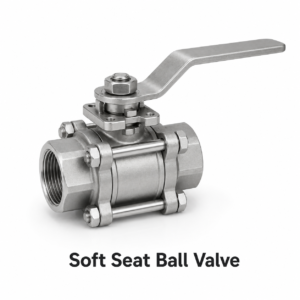

Soft Seat Ball Valve
Soft seat ball valve menggunakan material polimer atau elastomer pada area seat. Contohnya dapat berupa PTFE, reinforced PTFE, PEEK, atau material lain sesuai temperatur dan fluida.
Soft seat dapat memberikan penutupan yang rapat dan torque relatif rendah. Namun, setiap material mempunyai batas terhadap temperatur, tekanan, bahan kimia, abrasi, dan siklus operasi.

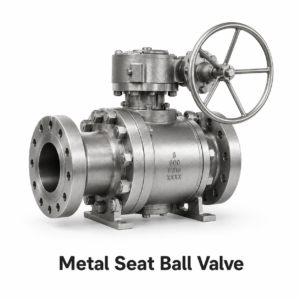

Metal Seat Ball Valve
Metal seat menggunakan permukaan logam sebagai elemen penyegelan utama. Jenis ini dapat dipertimbangkan untuk temperatur tinggi, fluida abrasif, slurry, atau kondisi berat lainnya.
Metal seat tidak selalu memberikan tingkat kebocoran yang sama dengan soft seat. Leakage class, coating, hard facing, temperatur, dan metode pengujian harus dicantumkan pada spesifikasi.
Material Body Ball Valve
Material body perlu disesuaikan dengan fluida dan lingkungan. Istilah “ball valve stainless” atau “ball valve carbon steel” masih belum cukup untuk menentukan kompatibilitas produk.
Material yang sering ditemukan meliputi:
| Material | Pertimbangan Umum |
|---|---|
| Carbon steel | Minyak, gas, steam, dan proses umum |
| Stainless steel 304 | Fluida umum dan lingkungan korosif ringan |
| Stainless steel 316 | Lingkungan klorida dan kimia tertentu |
| Duplex | Kekuatan dan korosi tertentu |
| Super duplex | Air laut dan lingkungan lebih agresif |
| Alloy steel | Temperatur atau tekanan tertentu |
| Inconel | Temperatur dan media berat tertentu |
| Hastelloy | Proses kimia korosif |
| Titanium | Air laut dan lingkungan korosif tertentu |
| PVC atau plastik teknik | Kimia dan tekanan rendah tertentu |
Pemilihan harus menggunakan data korosi, temperatur, tekanan, konsentrasi, dan kemungkinan kontaminan.
Pembahasan tambahan dapat dibaca pada artikel jenis valve tahan korosi untuk limbah kimia.
Jenis Sambungan
Ball valve tersedia dengan berbagai end connection. Jenis sambungan memengaruhi pemasangan, potensi kebocoran, kemudahan pembongkaran, serta standar perpipaan.
Pilihan yang umum meliputi:
- Threaded
- Flanged
- Socket weld
- Butt weld
- Compression connection
- Clamp atau sanitary connection
Threaded valve banyak digunakan untuk diameter kecil dan sistem utilitas. Flanged connection memudahkan pembongkaran, sedangkan welded connection mengurangi jumlah sambungan mekanis tetapi membuat pelepasan valve lebih sulit.
Pressure Class
Pressure class menunjukkan kelompok pressure temperature rating berdasarkan material dan standar valve. Class 150, 300, 600, 900, 1500, atau 2500 bukan angka tekanan kerja langsung dalam psi.
Kemampuan tekanan aktual berubah mengikuti material dan temperatur. ASME B16.34 mencakup pressure temperature ratings, material, dimensi, toleransi, pemeriksaan, pengujian, dan penandaan untuk valve flanged, threaded, welding end, serta flangeless.
Standar Ball Valve
Standar yang digunakan bergantung pada industri, tipe valve, sambungan, dan kebutuhan proyek.
Beberapa standar yang dapat muncul antara lain:
- ASME B16.34 untuk konstruksi dan pressure temperature rating
- API 608 untuk metal ball valve
- API 6D untuk pipeline valve
- API 598 untuk inspeksi dan pengujian valve
- API 607 untuk fire test quarter turn valve
- ISO 5211 untuk mounting actuator
- ISO 15848 untuk fugitive emission
API menyatakan bahwa API Standard 608 mencakup metal ball valve dengan flanged, threaded, dan welding ends. API juga mengumumkan bahwa edisi ketujuh API 608 diterbitkan dan berlaku efektif pada 2 Oktober 2025.
Edisi dan persyaratan standar harus dicantumkan pada purchase specification agar tidak terjadi perbedaan interpretasi.
Aplikasi Ball Valve di Industri
Ball valve digunakan pada berbagai sektor karena tersedia dalam pilihan ukuran, material, pressure class, seat, dan sistem pengoperasian.
Aplikasinya meliputi:
- Industri minyak dan gas
- Petrokimia
- Pembangkit listrik
- Pengolahan air
- Industri kimia
- Marine dan offshore
- Industri makanan dan farmasi
- Sistem steam
- Sistem udara bertekanan
- Gas distribution
- Sistem pendingin
- LNG dan cryogenic service
Untuk aplikasi suhu sangat rendah, gunakan desain khusus. Pembahasan lebih lanjut tersedia pada artikel cryogenic ball valve dan cryogenic gate valve.
Cara Memilih Ball Valve
Pemilihan ball valve harus dimulai dari data proses. Memilih berdasarkan ukuran dan harga saja dapat menyebabkan valve tidak kompatibel, cepat bocor, atau sulit dioperasikan.
Perhatikan faktor berikut.
1. Tentukan Fungsi
Tentukan apakah valve digunakan untuk isolasi, pengalihan, pencampuran, atau control.
Gunakan two way ball valve untuk on off sederhana. Three way atau multiport dapat dipilih untuk mengalihkan jalur, sedangkan V port atau segmented ball valve lebih sesuai untuk control.
2. Kenali Fluida
Identifikasi jenis fluida, konsentrasi, pH, kandungan padatan, viskositas, sifat korosif, dan risiko bahayanya.
Fluida bersih memiliki kebutuhan berbeda dari slurry, powder, steam, bahan kimia, oksigen, atau LNG. Seluruh komponen yang bersentuhan dengan fluida harus kompatibel.
3. Periksa Tekanan
Gunakan design pressure, bukan hanya tekanan operasi normal. Pertimbangkan pula pressure surge, kondisi start up, shutdown, blocked in cavity, dan tekanan pengujian.
Pressure class perlu diperiksa bersama material body serta temperatur desain berdasarkan standar yang berlaku.
4. Periksa Temperatur
Temperatur memengaruhi kemampuan body, seat, packing, gasket, dan actuator. Soft seat yang sesuai pada suhu ruang belum tentu dapat digunakan pada steam, cryogenic service, atau temperatur tinggi.
Cantumkan minimum dan maximum design temperature pada spesifikasi.
5. Pilih Ukuran Port
Pilih full bore apabila sistem membutuhkan jalur aliran besar, pressure drop rendah, atau pigging. Reduced bore dapat digunakan ketika penyempitan masih dapat diterima.
Perhitungan kapasitas sebaiknya menggunakan Cv dan pressure drop, bukan hanya menyamakan ukuran valve dengan pipa.
6. Pilih Material
Material body, ball, stem, seat, packing, dan gasket harus diperiksa secara terpisah.
Stainless steel body tidak menjamin seluruh komponen internal terbuat dari material yang sama. Mintalah detail trim dan wetted parts pada datasheet.
7. Tentukan Seat
Gunakan soft seat untuk kebutuhan penutupan rapat dalam batas temperatur serta kompatibilitas materialnya. Metal seat dapat dipertimbangkan untuk temperatur tinggi, abrasi, slurry, atau severe service.
Tentukan pula tingkat seat leakage yang diizinkan dan standar pengujiannya.
8. Tentukan Sambungan
Sesuaikan threaded, flanged, socket weld, atau butt weld dengan standar perpipaan serta kebutuhan pemeliharaan.
Periksa face to face dimension, flange standard, schedule pipa, bore, gasket, bolt, dan kebutuhan ruang pemasangan.
9. Pilih Pengoperasian
Valve kecil dapat menggunakan lever. Ukuran besar atau torque tinggi mungkin membutuhkan gear operator.
Pneumatic atau electric actuator dapat dipilih untuk otomasi. Tentukan opening time, closing time, fail position, control signal, limit switch, solenoid, dan kebutuhan manual override.
10. Periksa Fitur Keselamatan
Aplikasi tertentu dapat membutuhkan:
- Anti blowout stem
- Antistatic device
- Fire safe design
- Cavity pressure relief
- Locking device
- Double block and bleed
- Emergency seal injection
- Fugitive emission certification
Fitur harus diminta secara tertulis karena tidak otomatis tersedia pada semua ball valve.
11. Minta Dokumen Produk
Dokumen pengadaan sebaiknya mencakup:
- Datasheet
- General arrangement drawing
- Material certificate
- Pressure test certificate
- Seat leakage test
- Fire safe certificate jika diperlukan
- Fugitive emission certificate
- Actuator datasheet
- Inspection report
- Operating manual
Dokumentasi membantu memastikan valve yang diterima sesuai dengan purchase specification.
Kesalahan Memilih Ball Valve
Beberapa kesalahan yang sering terjadi meliputi:
- Memakai ball valve biasa untuk throttling
- Hanya memilih berdasarkan diameter
- Menganggap class sebagai nilai tekanan langsung
- Tidak memeriksa material seat
- Mengabaikan temperatur
- Salah memilih full atau reduced bore
- Mengabaikan cavity pressure
- Tidak memeriksa pola aliran three way valve
- Salah menentukan actuator torque
- Tidak meminta sertifikat pengujian
Kesalahan tersebut dapat menyebabkan kebocoran, seat rusak, valve macet, pressure drop tinggi, atau ketidaksesuaian saat pemasangan.
Perawatan Ball Valve
Ball valve perlu diperiksa secara berkala meskipun jarang dioperasikan. Valve yang terlalu lama berada pada satu posisi dapat mengalami endapan, korosi, atau peningkatan operating torque.
Perawatan dapat mencakup:
- Pemeriksaan kebocoran
- Pengoperasian valve secara berkala
- Pemeriksaan stem packing
- Pemeriksaan body joint
- Pembersihan endapan
- Pemeriksaan actuator
- Pengencangan sesuai prosedur
- Penggantian seat dan seal
- Functional test
Tanda masalah seperti kebocoran, suara tidak normal, handle berat, dan valve gagal menutup perlu segera diperiksa. Panduan tambahannya tersedia pada artikel tanda kerusakan valve industri.
Supplier Ball Valve
Spesifikasi ball valve harus memuat data yang lebih lengkap daripada ukuran dan pressure class. Fluida, temperatur, material, bore, seat, sambungan, actuator, serta standar perlu disampaikan sejak awal.
Sentosa Satya menyediakan kebutuhan valve untuk berbagai aplikasi industri. Konsultasikan spesifikasi sistem agar jenis, material, ukuran, dan pressure class valve dapat disesuaikan dengan kebutuhan proyek.
Hubungi WhatsApp kami untuk konsultasi: +62-819-9721-0808
FAQ
Apa fungsi ball valve?
Ball valve terutama digunakan untuk membuka dan menutup aliran dengan cepat melalui pergerakan bola sebesar seperempat putaran.
Apa perbedaan floating dan trunnion ball valve?
Pada floating ball valve, bola dapat bergerak menuju downstream seat. Pada trunnion ball valve, bola ditahan oleh penopang dan seat bergerak menuju bola.
Apakah ball valve cocok untuk mengatur aliran?
Ball valve standar lebih tepat untuk on off. Untuk pengaturan aliran, gunakan desain khusus seperti V port atau segmented ball valve.
Apa perbedaan full bore dan reduced bore?
Full bore mempunyai bukaan mendekati diameter jalur pipa, sedangkan reduced bore mempunyai bukaan lebih kecil dan menghasilkan penyempitan aliran.
Bagaimana memilih material ball valve?
Material dipilih berdasarkan jenis fluida, konsentrasi, tekanan, temperatur, korosi, abrasi, dan standar proyek. Body, ball, stem, seat, serta packing perlu diperiksa secara terpisah.
