Dalam instalasi pengolahan air limbah kimia (Wastewater Treatment Plant / WWTP), salah memilih material komponen bisa berakibat fatal. Paparan cairan asam pekat, basa kuat, hingga fluida abrasif berisiko merusak sistem perpipaan dalam hitungan minggu. Dampaknya jelas, bisa berakibat pada kebocoran berbahaya, downtime pabrik yang memakan biaya miliaran, hingga risiko sanksi lingkungan.
Di sinilah peran penting corrosion-resistant valve (katup tahan korosi). Komponen ini tidak hanya berfungsi mengatur aliran fluida, tetapi juga menjadi benteng pertahanan utama untuk memastikan operasional pabrik berjalan aman dan efisien.
Namun, tidak semua valve anti korosi diciptakan sama. Artikel ini akan membahas 3 jenis valve yang paling sering diandalkan oleh para process engineer di industri pengolahan limbah kimia.
Lapisan Anti Korosi (Lining) pada Valve WWTP
Sebelum masuk ke jenis valve, kita harus memahami bahwa ketahanan korosi sebuah katup sangat bergantung pada material yang bersentuhan langsung dengan fluida (wetted parts).
Untuk limbah kimia ekstrem, material logam standar seperti carbon steel bahkan stainless steel 316 seringkali tidak cukup. Industri biasanya beralih ke material berikut:
-
PTFE / PFA (Fluoropolymer) yang memiliki ketahanan kimia yang hampir universal terhadap asam kuat dan pelarut organik.
-
Super Duplex / Hastelloy merupakan Paduan logam khusus untuk tekanan tinggi dan kondisi korosif ekstrem.
-
PVDF / Polypropylene adalah opsi termoplastik untuk temperatur dan tekanan menengah yang lebih ekonomis.
Berikut adalah kecocokan jenis valve berdasarkan karakteristik limbah yang ditangani:
| Jenis Valve | Material Pelapis/Body | Cocok untuk Karakteristik Limbah | Keunggulan Utama |
| Diaphragm Valve | PTFE / PVDF / Lined Rubber | Limbah asam pekat, berlumpur (slurry), dan abrasif. | Mekanisme mekanis terisolasi total, risiko macet sangat rendah. |
| Lined Ball Valve | PFA / FEP Lined Cast Steel | Cairan kimia korosif murni, pelarut organik beracun. | Penutupan rapat (bubble-tight), aliran lancar tanpa hambatan. |
| Butterfly Valve | Hastelloy / PTFE Lined | Aliran limbah volume besar dengan tekanan rendah-sedang. | Desain ringkas, hemat ruang, ekonomis untuk pipa ukuran besar. |
3 Jenis Valve Anti Korosi yang Paling Diandalkan
Industri limbah sering kali berurusan dengan cairan yang mengandung asam, basa, atau partikel padat yang abrasif. Beberapa jenis katup berikut dirancang khusus untuk menghadapi kondisi tersebut.
1. Diaphragm Valve (Katup Diafragma)
Ketika instalasi WWTP Anda dipenuhi oleh cairan limbah kotor yang mengandung lumpur padat (slurry) atau partikel abrasif, Diaphragm Valve adalah opsi paling logis untuk menghindari penyumbatan. Katup ini bekerja menggunakan membran fleksibel atau diafragma yang menekan ke bawah untuk memutus aliran secara total.
Keunggulan utamanya terletak pada isolasi absolut, di mana seluruh komponen mekanis internal seperti stem dan bonnet terisolasi dan terlindungi sepenuhnya dari paparan cairan kimia. Desain cerdas ini memastikan zat kimia korosif tidak akan membuat komponen penggerak macet akibat karat atau penumpukan kerak padat.
Dari sisi efisiensi operasional, Anda tidak perlu mengganti seluruh badan katup saat terjadi pengikisan, melainkan cukup mengganti bagian membran elastisnya saja, sehingga mampu menekan biaya perawatan (maintenance cost) secara signifikan dalam jangka panjang.
2. Lined Ball Valve (Katup Bola Lapisan Fluoropolymer)
Untuk jalur pipa yang mengalirkan senyawa kimia murni dengan risiko bahaya tinggi, Lined Ball Valve menjadi standar keselamatan yang tidak boleh ditawar. Katup ini memanfaatkan bola berlubang yang berputar 90 derajat untuk membuka atau menutup aliran secara instan dan masif.
Kekuatan utamanya berada pada lapisan tebal fluoropolymer seperti PFA atau FEP yang menyelimuti seluruh bodi logam bagian dalam beserta bola katupnya. Lapisan masif ini menciptakan proteksi total terhadap serangan asam pekat sekaligus menawarkan performa zero leakage (tanpa kebocoran mikro).
Karakteristik penutupan rapat (bubble tight shut off) ini sangat penting untuk mencegah emisi zat beracun atau pelarut organik menguap ke area kerja, memastikan keamanan penuh bagi operator pabrik dan lingkungan sekitar.

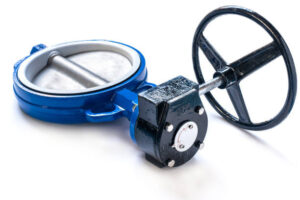

3. Lined Butterfly Valve (Katup Kupu-Kupu)
Saat menghadapi instalasi pengolahan limbah skala besar dengan diameter pipa di atas 8 inci, penggunaan ball valve menjadi tidak realistis karena bobotnya yang terlalu berat dan harganya yang melambung tinggi. Sebagai solusinya, Lined Butterfly Valve hadir menawarkan efisiensi ruang dan biaya yang optimal melalui desain piringan (disc) tipis yang berputar di tengah aliran pipa.
Struktur bodinya yang ringkas, baik tipe wafer maupun lug, membuat proses instalasi menjadi jauh lebih mudah dan meminimalkan beban berat pada penyangga pipa. Agar mampu menahan agresi zat kimia, komponen disc dan dudukan katup (seat) dilapisi secara penuh dengan PTFE atau menggunakan material logam eksotis seperti Hastelloy.
Dengan kombinasi ini, katup mampu mengontrol volume limbah cair yang masif dengan penurunan tekanan (pressure drop) yang sangat minimal namun tetap ramah anggaran perusahaan.
Untuk memastikan akurasi dalam pemilihan unit di lapangan, tabel di bawah ini merangkum batas toleransi mekanis dan kecocokan kimia spesifik dari ketiga jenis katup anti korosi di atas:
| Jenis Valve | Batas Tekanan Umum | Toleransi Suhu Maksimum | Kompatibilitas Kimia Spesifik | Rekomendasi Aplikasi Utama |
| Diaphragm Valve | Rendah – Sedang (Maks 10 Bar) | s.d 150°C (Tergantung material diafragma) | Asam Klorida (HCl), Asam Sulfat encer, cairan limbah dengan flokulan padat. | Jalur sludge handling dan netralisasi asam kotor. |
| Lined Ball Valve | Sedang – Tinggi (Maks 16-20 Bar) | s.d 200°C (Dengan lapisan PFA murni) | Klorin cair, Asam Nitrat ($HNO_3$), pelarut organik hidrokarbon aromatik. | Jalur distribusi kimia murni dan tangki penyimpanan utama. |
| Lined Butterfly Valve | Rendah – Sedang (Maks 10 Bar) | s.d 180°C (Dengan dudukan PTFE) | Cairan pemutih (bleaching), air limbah payau bergaram tinggi, limbah pembersihan korosif. |
Faktor Kritis Selain Material yang Wajib Dipertimbangkan
Memilih valve anti-korosi tidak hanya selesai pada urusan mencocokkan material lapisan dengan jenis asam kimia. Ada beberapa faktor teknis di lapangan yang sering kali luput dari perencanaan, namun berakibat fatal pada umur pakai komponen.
Pertama adalah kombinasi tekanan dan suhu (Pressure Temperature Rating). Material pelapis seperti PTFE atau PFA memiliki sifat plastis yang akan melemah kekuatan mekanisnya jika dipaksa bekerja pada batas suhu maksimal sekaligus dalam tekanan tinggi. Selalu minta grafik P-T Rating resmi dari manufaktur untuk memastikan katup tidak mengalami deformasi.
Faktor kedua adalah skema aktuasi atau pengoperasian katup. Untuk jalur limbah berbahaya yang letaknya terisolasi atau membutuhkan respons cepat saat terjadi kebocoran, penggunaan katup manual sangat tidak direkomendasikan. Anda harus mempertimbangkan opsi otomatisasi menggunakan pneumatic actuator atau electric actuator yang terintegrasi dengan sistem kontrol pusat (SCADA) pabrik.
Terakhir adalah kemudahan perawatan (Total Cost of Ownership). Pertimbangkan ketersediaan suku cadang seperti komponen seal, diafragma, atau bola pengganti di pasar lokal. Memilih katup dengan harga awal yang sedikit lebih mahal tetapi memiliki desain top-entry (bisa diperbaiki tanpa melepas seluruh bodi dari pipa) jauh lebih menguntungkan daripada katup murah yang harus dibuang total saat terjadi kerusakan mikro.
Pada akhirnya, menentukan jenis valve tahan korosi untuk industri limbah kimia perlu mengutamakan keselamatan operasional pabrik. Kegagalan satu titik katup tidak hanya merugikan secara finansial akibat downtime, tetapi juga membawa risiko hukum akibat pencemaran lingkungan. Gunakan diaphragm valve untuk limbah berlumpur, lined ball valve untuk cairan murni berbahaya, dan butterfly valve untuk efisiensi jalur pipa utama berukuran besar.
Apakah Anda sedang merancang sistem perpipaan WWTP atau membutuhkan konsultasi mengenai spesifikasi valve yang tepat untuk pabrik Anda? Hubungi supplier valce industri PT Sentosa Satya Arkana untuk mendapatkan solusi produk berstandar internasional yang sesuai dengan kebutuhan industri Anda.
FAQ Pertanyaan Seputar Valve Limbah Kimia
1. Apakah Stainless Steel 316 (SS316) cukup aman untuk limbah asam pekat?
Sering kali terjadi salah kaprah bahwa SS316 adalah solusi segala jenis korosi. Faktanya, untuk asam pekat panas seperti Asam Sulfat ($H_2SO_4$) atau Asam Klorida (HCl), SS316 akan terkikis dalam waktu singkat. Untuk kondisi ekstrem ini, Anda wajib menggunakan lined valve (berpelapis PTFE/PFA) atau logam eksotis seperti Hastelloy.
2. Berapa lama rata-rata umur pakai (lifespan) sebuah lined valve?
Pada kondisi operasional yang sesuai dengan spesifikasi pabrik, lined valve berkualitas tinggi dapat bertahan antara 3 hingga 5 tahun tanpa kebocoran. Namun, jika fluida mengandung partikel abrasif yang sering bergesekan dengan lapisan dalam, umur pakai membran atau seat bisa turun menjadi 6 hingga 12 bulan, sehingga memerlukan jadwal inspeksi rutin.
3. Mengapa Gate Valve jarang digunakan dalam sistem pengolahan limbah kimia kotor?
Gate valve memiliki celah atau dudukan (pocket) di bagian bawah bodi tempat piringan menutup. Pada industri limbah, partikel padat atau lumpur (slurry) akan mengendap di celah tersebut. Akibatnya, katup tidak bisa menutup rapat (zero-leakage) dan memicu pengikisan konstan yang menyebabkan kebocoran permanen.
