Penyebab flange bocor perlu diketahui untuk menjaga keamanan dan keandalan sistem perpipaan industri. Flange berfungsi menghubungkan pipa dengan pipa, katup, atau peralatan lainnya. Namun, sambungan ini dapat mengalami kebocoran akibat gasket rusak, baut longgar, permukaan flange tergores, hingga tekanan operasi yang melampaui spesifikasi.
Dalam industri minyak dan gas, petrokimia, pembangkit listrik, serta manufaktur, kebocoran flange dapat menyebabkan kehilangan fluida, gangguan operasional, dan risiko keselamatan. Karena itu, memahami penyebab flange bocor serta cara mengatasinya menjadi langkah penting untuk menentukan tindakan perbaikan yang tepat.
Apa Itu Flange Bocor?
Flange bocor merupakan kondisi ketika fluida keluar melalui sambungan dua flange yang seharusnya tertutup rapat oleh gasket dan gaya jepit baut. Kebocoran dapat terjadi ketika komponen penyekat kehilangan kemampuannya, permukaan sambungan mengalami kerusakan, atau tekanan pada gasket tidak merata.
Menurut pedoman ASME PCC-1, perakitan sambungan flange bertekanan membutuhkan perhatian terhadap pemilihan gasket, kondisi permukaan, dan prosedur pengencangan baut. Ketiga aspek tersebut berperan dalam menjaga kerapatan sambungan selama operasi.

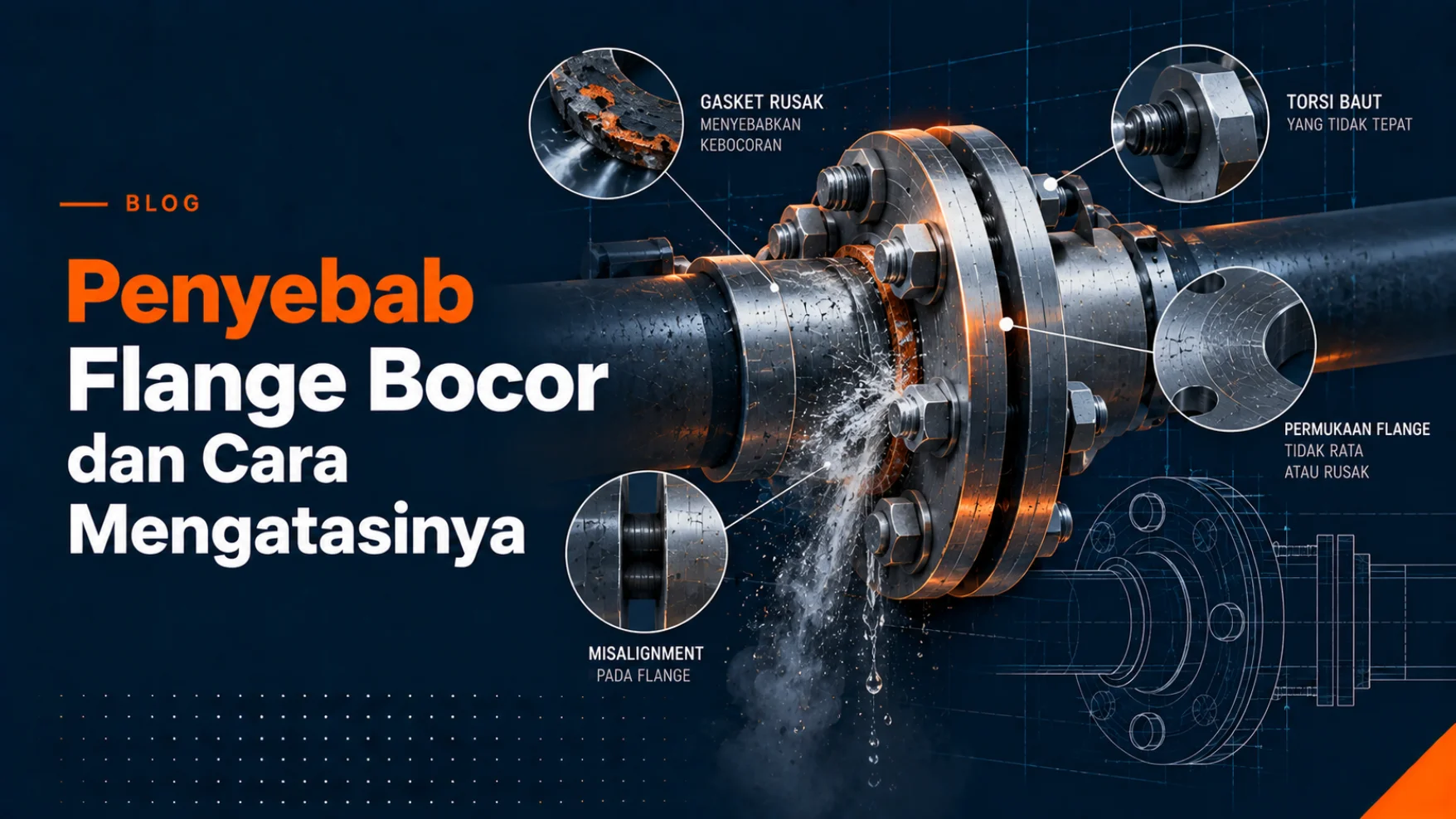

7 Penyebab Flange Bocor yang Perlu Diketahui
Ada beberapa faktor yang dapat menyebabkan sambungan flange kehilangan kemampuan penyekatannya. Pemeriksaan perlu dilakukan untuk menemukan akar masalah, bukan hanya menghentikan kebocoran sementara.
1. Gasket rusak atau tidak sesuai
Gasket berfungsi mengisi celah di antara permukaan flange agar fluida tidak keluar dari sambungan. Gasket yang retak, sobek, berubah bentuk, atau tidak sesuai dengan karakteristik fluida dapat menjadi penyebab flange bocor. Untuk mengatasinya, periksa kondisi gasket dan ganti dengan material serta ukuran yang sesuai dengan tekanan, suhu, dan jenis fluida. Hindari menggunakan kembali gasket yang sudah mengalami deformasi atau tidak memenuhi persyaratan pemasangan.
2. Baut flange longgar atau tidak merata
Baut menghasilkan gaya jepit untuk mempertahankan tekanan penyekatan gasket. Jika pengencangan tidak merata, sebagian permukaan gasket dapat kehilangan tekanan sehingga kebocoran terjadi. Gunakan prosedur pengencangan yang sesuai dengan spesifikasi sambungan. Nilai torsi harus mempertimbangkan jenis baut, gasket, pelumasan, dan desain flange. Jangan mengencangkan baut secara sembarangan untuk menghentikan kebocoran.
3. Permukaan flange rusak atau mengalami korosi
Goresan, korosi, dan lubang kecil pada permukaan penyekat dapat membentuk jalur keluarnya fluida. Kerusakan ini bisa terjadi akibat penanganan yang kurang tepat, lingkungan korosif, atau proses pembongkaran sambungan. Periksa permukaan flange setelah sistem diisolasi dan dinyatakan aman. Jika kerusakan cukup dalam, lakukan evaluasi teknis untuk menentukan apakah permukaan dapat diperbaiki sesuai prosedur atau flange perlu diganti.
4. Posisi flange tidak sejajar
Ketidaksejajaran flange menyebabkan distribusi tekanan pada gasket menjadi tidak merata. Kondisi tersebut dapat muncul akibat kesalahan instalasi atau posisi pipa yang dipaksakan saat pemasangan. Pastikan kedua flange sejajar sebelum baut dipasang. Periksa juga penyangga pipa dan hindari menggunakan baut untuk menarik flange agar bertemu karena tindakan tersebut dapat menimbulkan tegangan tambahan.
5. Tekanan dan suhu melampaui spesifikasi
Tekanan yang terlalu tinggi dapat meningkatkan beban pada sambungan, sedangkan perubahan suhu dapat memengaruhi pemuaian material dan gaya jepit baut. Kondisi ini dapat menjadi penyebab flange bocor, terutama jika sambungan tidak dirancang untuk kondisi operasi tersebut. Bandingkan tekanan dan suhu aktual dengan batas desain. Apabila terdapat ketidaksesuaian, lakukan evaluasi teknis untuk menentukan penyesuaian operasi atau penggantian komponen yang diperlukan.
6. Baut dan mur mengalami korosi
Korosi pada baut dapat mengurangi kekuatan pengikat dan mengganggu kemampuan sambungan mempertahankan gaya jepit. Risiko ini meningkat pada lingkungan lembap atau area yang terpapar bahan kimia korosif. Periksa kondisi baut, mur, dan ulir secara berkala. Ganti komponen yang rusak dengan pengikat sesuai spesifikasi material dan kebutuhan operasi.
7. Getaran dan beban eksternal pada pipa
Getaran mesin, pemuaian termal, serta penyangga pipa yang tidak memadai dapat memberikan beban tambahan pada sambungan. Dalam jangka panjang, kondisi tersebut dapat memengaruhi kestabilan gaya jepit dan meningkatkan risiko kebocoran. Periksa sumber getaran, kondisi penyangga, dan kemungkinan beban mekanis pada sistem perpipaan. Perbaikan harus mengikuti evaluasi teknis agar masalah tidak kembali terjadi.
Baca Juga: Perbedaan RF dan FF Flange: Fungsi & Aplikasi
Cara Mengatasi Flange Bocor dengan Tepat
Setelah mengetahui penyebab flange bocor, langkah selanjutnya adalah menentukan metode perbaikan berdasarkan kondisi sambungan dan tingkat risikonya. Penanganan yang benar perlu mengatasi sumber masalah sekaligus memastikan sistem aman sebelum kembali beroperasi.
- Amankan sistem. Isolasi aliran, lepaskan tekanan, dan terapkan prosedur keselamatan serta penguncian energi sesuai ketentuan fasilitas.
- Identifikasi sumber kebocoran. Periksa area gasket, baut, badan flange, dan komponen terkait setelah kondisi dinyatakan aman.
- Evaluasi komponen. Periksa gasket, permukaan penyekat, baut, mur, dan keselarasan flange.
- Ganti komponen yang rusak. Gunakan gasket dan pengikat yang sesuai dengan spesifikasi teknis.
- Rakit sambungan sesuai prosedur. Terapkan pola pengencangan dan nilai torsi yang telah ditentukan.
- Lakukan pengujian. Pastikan sambungan memenuhi persyaratan kerapatan sebelum sistem dioperasikan kembali.
Jangan melonggarkan atau mengencangkan baut pada flange yang masih bertekanan tanpa prosedur khusus yang disetujui dan personel yang kompeten.
Tips Mencegah Flange Bocor Berulang Kali
Pencegahan kebocoran dimulai dari pemilihan komponen, pemasangan yang benar, dan pemeliharaan berkala. Langkah berikut dapat membantu mengurangi risiko penyebab flange bocor muncul kembali.
- Pilih flange berdasarkan ukuran, material, dan kelas tekanan yang sesuai.
- Gunakan gasket yang kompatibel dengan jenis fluida serta suhu operasi.
- Pastikan permukaan flange bersih dan tidak mengalami kerusakan yang melampaui batas penerimaan.
- Terapkan prosedur pengencangan baut yang terdokumentasi.
- Periksa indikasi korosi, getaran, dan perubahan kondisi operasi secara berkala.
- Catat hasil inspeksi serta riwayat perbaikan untuk membantu menemukan masalah yang berulang.
Flange, gasket, baut, dan pipa perlu dipilih sebagai satu kesatuan sistem. Komponen yang terlihat cocok secara ukuran belum tentu sesuai untuk tekanan, suhu, dan karakteristik fluida yang digunakan.
Pilih Flange Berkualitas untuk Sistem Perpipaan Industri
Kualitas material dan kesesuaian spesifikasi berperan penting dalam menjaga keandalan sambungan. PT Sentosa Satya Arkana menyediakan pilihan flange dengan standar seperti STD, JIS, ANSI, dan PN untuk berbagai kebutuhan industri. Pemilihan produk tetap harus disesuaikan dengan desain dan kondisi operasi proyek.
Jika Anda membutuhkan flange untuk instalasi baru atau penggantian komponen, konsultasikan kebutuhan teknis bersama PT Sentosa Satya Arkana. Tim perusahaan dapat membantu memberikan informasi produk sesuai kebutuhan sistem perpipaan Anda.
- WhatsApp: +62-819-9721-0808
- Alamat: Jl. Atang Sanjaya No. 21, Tangerang, Banten 15125, Indonesia
Pemilihan komponen sesuai spesifikasi dan pemasangan berdasarkan prosedur yang benar membantu mengendalikan risiko kebocoran sekaligus menjaga keandalan operasional.
FAQ Seputar Penyebab Flange Bocor
Berikut jawaban atas beberapa pertanyaan yang sering muncul terkait kebocoran sambungan flange.
1. Apa penyebab flange bocor yang paling umum?
Penyebab flange bocor yang umum meliputi gasket rusak, baut tidak dikencangkan secara merata, permukaan flange tergores, sambungan tidak sejajar, dan kondisi operasi yang melampaui spesifikasi.
2. Apakah flange bocor bisa diatasi dengan mengencangkan baut?
Tidak selalu. Jika kebocoran disebabkan gasket rusak, korosi, atau permukaan penyekat yang cacat, komponen tersebut perlu diperiksa dan mungkin harus diganti. Pengencangan hanya boleh dilakukan sesuai prosedur yang berlaku.
3. Kapan gasket flange harus diganti?
Gasket perlu diganti ketika mengalami kerusakan, deformasi permanen, ketidaksesuaian material, atau ketika prosedur pembongkaran mensyaratkan penggunaan gasket baru.
4. Bagaimana cara mengetahui flange mengalami kebocoran?
Tandanya dapat berupa rembesan cairan, tetesan, suara mendesis, penurunan tekanan, atau hasil deteksi gas menggunakan instrumen yang sesuai. Pemeriksaan harus mempertimbangkan bahaya fluida yang dialirkan.
5. Bagaimana cara mencegah flange bocor berulang kali?
Gunakan komponen sesuai spesifikasi, pasang gasket yang tepat, terapkan prosedur pengencangan baut, dan lakukan inspeksi berkala terhadap korosi, getaran, serta kondisi penyangga pipa.
