Dalam sistem perpipaan industri, sambungan antara flange dan komponen lain harus memiliki sistem sealing yang mampu mencegah kebocoran. Pemilihan gasket menjadi salah satu faktor penting karena gasket harus menyesuaikan tekanan, temperatur, karakteristik fluida, serta material flange yang digunakan.
Salah satu jenis gasket yang banyak digunakan pada aplikasi industri adalah spiral wound gasket. Jenis gasket ini dirancang dengan kombinasi lilitan logam dan material filler yang bekerja sebagai elemen penyekat ketika dikompresi di antara dua flange. Desain tersebut membuat spiral wound gasket dapat digunakan pada berbagai kondisi operasi, termasuk aplikasi yang membutuhkan ketahanan terhadap tekanan dan temperatur tinggi.
Bagi perusahaan yang bergerak di sektor minyak dan gas, petrokimia, pembangkit listrik, manufaktur, maupun industri proses, memahami karakteristik gasket spiral wound penting sebelum menentukan material dan spesifikasinya.

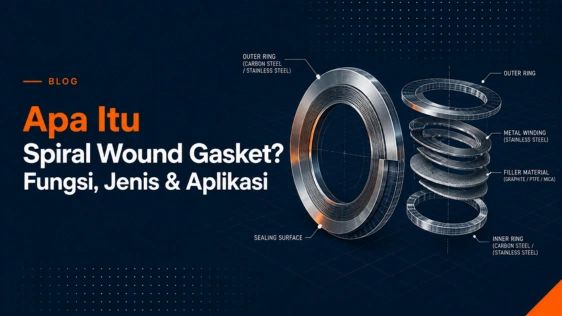

Apa Itu Spiral Wound Gasket?
Sebelum membahas jenis dan aplikasinya, penting memahami terlebih dahulu bagaimana spiral wound gasket bekerja. Gasket ini tidak hanya mengandalkan satu material untuk menghasilkan sealing, tetapi menggunakan kombinasi beberapa material dengan fungsi berbeda. Spiral wound gasket adalah gasket yang dibuat dengan melilitkan strip logam dan material filler secara bergantian hingga membentuk struktur spiral. Ketika gasket dipasang di antara dua flange dan mendapatkan gaya kompresi dari baut, lilitan logam dan filler akan membentuk jalur sealing yang membantu mencegah fluida keluar melalui celah sambungan.
Pada konstruksi tertentu, gasket dapat dilengkapi outer centering ring dan inner ring. Outer ring membantu memosisikan gasket pada flange sekaligus memberikan radial strength dan dapat berfungsi sebagai compression limiter. Sementara itu, inner ring membantu menjaga stabilitas winding dan mengurangi risiko radial buckling. Karena konstruksinya, spiral wound gasket dapat dikonfigurasikan menggunakan kombinasi material yang berbeda sesuai kondisi operasi.
Bagaimana Cara Kerja Spiral Wound Gasket?
Cara kerja spiral wound gasket berkaitan erat dengan gaya kompresi pada sambungan flange. Ketika baut flange dikencangkan, gasket menerima tekanan sehingga bagian filler mengisi ketidaksempurnaan kecil pada permukaan flange. Strip logam pada winding memberikan kekuatan mekanis, sedangkan filler membantu menghasilkan sealing. Bentuk V pada winding juga memberikan karakter seperti pegas sehingga gasket memiliki kemampuan mengikuti perubahan kondisi operasi tertentu.
Dengan demikian, performa gasket tidak hanya ditentukan oleh materialnya. Kondisi permukaan flange, compression load, desain gasket, pressure rating, temperatur, dan kompatibilitas kimia juga perlu diperhatikan.
Fungsi Spiral Wound Gasket dalam Sistem Industri
Setelah memahami pengertian dan prinsip kerjanya, pembahasan berikutnya adalah fungsi spiral wound gasket. Komponen yang terlihat sederhana ini memiliki peran penting karena sambungan flange merupakan salah satu titik yang berpotensi mengalami kebocoran pada sistem perpipaan. Secara umum, fungsi spiral wound gasket adalah membuat sambungan antara dua permukaan flange menjadi lebih rapat sehingga kebocoran fluida dapat diminimalkan.
Beberapa fungsi utamanya meliputi:
- Mencegah kebocoran fluida dari sambungan flange.
- Mengisi ketidaksempurnaan kecil pada permukaan flange.
- Mempertahankan sealing pada kondisi tekanan dan temperatur tertentu.
- Membantu menjaga integritas sambungan pada sistem perpipaan.
- Menyesuaikan kebutuhan sealing melalui pemilihan material winding dan filler.
Spiral wound gasket banyak digunakan karena konstruksinya dapat disesuaikan dengan karakteristik media dan kondisi operasi. Namun, pemilihan gasket tetap harus mengacu pada spesifikasi teknis sistem, bukan hanya berdasarkan ukuran flange.
Baca Juga: Supplier Fitting Pipa Murah
Jenis Spiral Wound Gasket yang Perlu Diketahui
Setiap sistem perpipaan memiliki konfigurasi flange dan kondisi operasi yang berbeda. Karena itu, jenis spiral wound gasket juga tersedia dalam beberapa konfigurasi agar dapat disesuaikan dengan kebutuhan instalasi. Secara umum, konfigurasi spiral wound gasket dapat dibedakan berdasarkan keberadaan inner ring dan outer centering ring.
1. Spiral Winding Tanpa Ring
Konfigurasi ini hanya terdiri dari elemen spiral winding. Jenis tersebut dapat digunakan pada konfigurasi flange tertentu, seperti tongue and groove, male and female, atau groove-to-flat. Pemilihannya harus dilakukan berdasarkan desain flange karena gasket tanpa ring tidak memiliki fungsi centering seperti gasket yang dilengkapi outer ring.
2. Spiral Wound dengan Inner Ring
Pada jenis ini terdapat inner ring yang berada di bagian dalam winding. Inner ring memberikan dukungan struktural sekaligus membantu mengurangi kemungkinan winding mengalami radial buckling. Konfigurasi ini dapat dipertimbangkan ketika area bagian dalam gasket berhadapan langsung dengan aliran proses dan membutuhkan perlindungan tambahan terhadap deformasi.
3. Spiral Wound dengan Outer Ring
Outer centering ring berfungsi membantu memosisikan gasket secara tepat pada flange. Selain itu, komponen ini memberikan radial strength dan dapat membantu membatasi kompresi gasket. Konfigurasi ini umum digunakan pada raised face flange.
4. Spiral Wound dengan Inner dan Outer Ring
Konfigurasi dengan kedua ring memberikan dukungan pada bagian dalam sekaligus membantu centering dari sisi luar. Dalam aplikasi tertentu, konfigurasi ini memberikan stabilitas tambahan terhadap winding.
Untuk gasket yang digunakan bersama flange ASME B16.5 atau ASME B16.47, konfigurasi dan persyaratan ring perlu disesuaikan dengan standar yang berlaku.
Material Spiral Wound Gasket dan Filler yang Digunakan
Selain bentuknya, material merupakan faktor utama dalam menentukan performa gasket. Kombinasi winding dan filler harus dipilih berdasarkan temperatur, tekanan, serta jenis fluida yang bersentuhan dengan gasket. Material winding umumnya berupa logam yang memiliki kekuatan mekanis dan ketahanan korosi sesuai kebutuhan aplikasi. Beberapa material yang dapat digunakan antara lain stainless steel dan berbagai alloy tertentu.
Sementara itu, filler berfungsi membantu menghasilkan sealing ketika gasket dikompresi. Salah satu filler yang banyak digunakan adalah flexible graphite karena karakteristiknya cocok untuk berbagai aplikasi temperatur tinggi. Garlock juga menjelaskan bahwa pemilihan material filler dan winding dapat disesuaikan dengan kebutuhan kompatibilitas kimia dan kondisi operasi.
Dalam praktiknya, material spiral wound gasket harus dipilih dengan mempertimbangkan:
- Jenis fluida yang dialirkan.
- Temperatur operasi.
- Tekanan kerja.
- Material flange.
- Potensi korosi.
- Kebutuhan chemical resistance.
- Pressure class flange.
- Persyaratan proyek dan standar yang digunakan.
Karena setiap kombinasi material memiliki karakteristik berbeda, spesifikasi gasket sebaiknya tidak ditentukan hanya berdasarkan diameter nominal.
Standar Spiral Wound Gasket ASME B16.20
Untuk proyek industri yang membutuhkan spesifikasi terukur, standar menjadi bagian penting dalam proses pemilihan gasket. Salah satu standar utama yang perlu diperhatikan adalah ASME B16.20. ASME B16.20 mencakup persyaratan untuk metallic gaskets, termasuk spiral-wound metal gaskets. Standar ini membahas aspek seperti material, dimensi, toleransi, dan marking. Gasket yang memenuhi persyaratan dimensinya dapat digunakan bersama flange yang mengacu pada standar flange terkait seperti ASME B16.5 dan ASME B16.47.
Artinya, ketika melakukan pengadaan spiral wound gasket, spesifikasi ASME B16.20 dapat menjadi salah satu acuan penting untuk memastikan dimensi dan konstruksi gasket sesuai kebutuhan sistem.
Selain standar gasket, pengguna juga perlu memeriksa standar flange, pressure class, serta spesifikasi proyek. Keselarasan antara gasket dan flange penting karena gasket yang secara nominal memiliki ukuran sama belum tentu sesuai apabila konfigurasi atau pressure class berbeda.
Aplikasi Spiral Wound Gasket di Berbagai Industri
Karakteristik gasket spiral wound membuatnya digunakan pada berbagai sistem yang membutuhkan sealing pada sambungan flange. Pemilihannya biasanya berkaitan dengan kondisi operasi dan karakteristik fluida.
Berikut beberapa sektor yang umum menggunakan gasket jenis ini:
Industri Minyak dan Gas
Pada fasilitas minyak dan gas, gasket digunakan pada sambungan flange dalam sistem perpipaan dan equipment. Kondisi tekanan, temperatur, serta karakteristik fluida membuat pemilihan material gasket menjadi sangat penting.
Petrokimia dan Industri Kimia
Sistem proses kimia dapat menangani berbagai jenis media yang bersifat korosif atau reaktif. Karena itu, material winding dan filler perlu dipilih berdasarkan kompatibilitas kimia agar sealing dapat bekerja sesuai kebutuhan.
Pembangkit Listrik
Pada fasilitas pembangkit listrik, gasket dapat digunakan pada sistem steam, boiler, heat exchanger, maupun sambungan equipment lainnya. Kondisi temperatur dan tekanan harus menjadi pertimbangan utama saat menentukan spesifikasi gasket.
Manufaktur dan Industri Proses
Industri manufaktur juga menggunakan gasket flange pada berbagai equipment dan sistem utilitas. Jenis gasket yang tepat membantu mengurangi risiko kebocoran dan mendukung keandalan sistem selama operasi.
Cara Memilih Spiral Wound Gasket yang Tepat
Setelah mengetahui fungsi, jenis, dan materialnya, proses pemilihan perlu dilakukan secara sistematis. Gasket yang tepat bukan hanya gasket yang memiliki diameter sesuai, tetapi yang seluruh spesifikasinya kompatibel dengan sistem.
Beberapa parameter yang perlu diperiksa adalah:
- Ukuran nominal flange
Pastikan NPS atau DN gasket sesuai dengan flange yang digunakan. - Pressure class
Periksa apakah gasket kompatibel dengan pressure class flange dan kondisi tekanan aktual sistem. - Temperatur operasi
Temperatur harus menjadi pertimbangan ketika memilih kombinasi winding dan filler. - Jenis fluida
Identifikasi media proses untuk menentukan kebutuhan chemical compatibility. - Material winding
Pilih material logam yang sesuai dengan lingkungan kerja dan risiko korosi. - Jenis filler
Filler harus memiliki karakteristik yang sesuai dengan temperatur dan media yang akan bersentuhan dengannya. - Konfigurasi flange
Pastikan tipe gasket sesuai dengan raised face, tongue and groove, male and female, atau konfigurasi flange lainnya. - Standar dan dokumen material
Untuk kebutuhan proyek, periksa standar seperti ASME B16.20 serta dokumen teknis yang dipersyaratkan.
Pengadaan Gasket Industri untuk Kebutuhan Proyek
Pemilihan gasket tidak berhenti pada menentukan jenis dan ukuran. Untuk kebutuhan industri, kejelasan spesifikasi, ketersediaan material, dan dukungan supplier juga penting agar proses pengadaan berjalan sesuai kebutuhan proyek.
PT Sentosa Satya Arkana menyediakan berbagai kebutuhan hardware supply industri, termasuk gasket dan komponen pendukung sistem instalasi. Produk dapat digunakan untuk kebutuhan konstruksi, perpipaan, manufaktur, serta sektor industri lainnya. Jika Anda membutuhkan gasket industri dengan spesifikasi tertentu, konsultasikan ukuran flange, pressure class, temperatur kerja, jenis fluida, material winding, filler, dan standar yang dibutuhkan kepada tim pengadaan.
Hubungi PT Sentosa Satya Arkana melalui WhatsApp +62-819-9721-0808 untuk mendapatkan informasi ketersediaan dan penawaran kebutuhan gasket industri.
Kesimpulan
Spiral wound gasket adalah jenis gasket yang menggunakan kombinasi winding logam dan filler untuk menghasilkan sealing pada sambungan flange. Konstruksinya memungkinkan gasket digunakan pada berbagai aplikasi industri dengan kondisi tekanan, temperatur, dan media yang berbeda.
Jenis gasket dapat dibedakan berdasarkan konfigurasi winding, inner ring, dan outer centering ring. Sementara itu, pemilihan material winding dan filler harus mempertimbangkan tekanan, temperatur, fluida, material flange, serta persyaratan sistem.
Untuk kebutuhan industri, standar seperti ASME B16.20 menjadi salah satu acuan penting karena mencakup material, dimensi, toleransi, dan marking untuk metallic gasket termasuk spiral-wound gasket. Dengan menentukan spesifikasi secara tepat dan bekerja sama dengan supplier yang memahami kebutuhan teknis, penggunaan gasket dapat membantu menjaga keandalan sambungan flange dan mengurangi risiko kebocoran pada sistem.
FAQÂ
1. Apa itu spiral wound gasket?
Spiral wound gasket adalah gasket yang dibuat dari kombinasi lilitan strip logam dan material filler. Gasket dikompresi di antara dua flange untuk membentuk sealing dan membantu mencegah kebocoran.
2. Apa fungsi spiral wound gasket?
Fungsi utamanya adalah membuat sambungan flange lebih rapat sehingga kebocoran fluida dapat diminimalkan. Gasket juga membantu mengisi ketidaksempurnaan kecil pada permukaan flange.
3. Apa material filler yang digunakan pada spiral wound gasket?
Filler dapat menggunakan beberapa jenis material tergantung kebutuhan aplikasi. Flexible graphite merupakan salah satu material filler yang digunakan pada aplikasi tertentu, terutama ketika diperlukan kemampuan menghadapi temperatur tinggi.
4. Apa standar spiral wound gasket yang umum digunakan?
Salah satu standar utama adalah ASME B16.20. Standar tersebut mencakup metallic gaskets termasuk spiral-wound metal gaskets, dengan persyaratan terkait material, dimensi, toleransi, dan marking.
5. Bagaimana cara memilih spiral wound gasket yang tepat?
Pemilihannya perlu mempertimbangkan ukuran dan konfigurasi flange, pressure class, temperatur operasi, jenis fluida, material winding, filler, serta standar yang dipersyaratkan proyek. Jangan menentukan gasket hanya berdasarkan ukuran diameter.
